常用的DC-DC轉換器有兩種類型：電容儲能電荷泵（Charge Pump）和電感儲能DC-DC轉換器。

電荷泵

電荷泵為容性儲能DC-DC產品，可以進行升壓，也可以作為降壓使用，還可以進行反壓輸出。

電荷泵消除了電感器和變壓器所帶有的磁場和電磁干擾。

工作原理

電荷泵是通過外部一個快速充電電容（Flying Capacitor），內部以一定的頻率進行開關，對電

容進行充電，并且和輸入電壓一起，進行升壓（或者降壓）轉換，最后以恒壓輸出。以升壓型為

例，首先上圖中S1、S4導通，S2、S3截止，輸入電源對C1充電到電壓V；然后斷開S1、S4，導

通S2、S3，C1的電荷傳送到C2，再疊加輸入電壓，輸出電壓2V ，從而實現倍壓輸出。

電荷泵應用

在我們的設計中，電荷泵經常被用作白光LED驅動，一般在手機中應用于并聯LCD背光驅動芯片。

而串聯背光驅動芯片則應選擇電感式的DC/DC，因為它對電壓要求較高。

電荷泵要點

選用電荷泵時考慮以下幾個要素：

· 轉換效率要高

· 靜態電流要小，可以更省電；

· 輸入電壓要低，盡可能利用電池的潛能；

· 噪音要小，對手機的整體電路無干擾；

· 功能集成度要高，提高單位面積的使用效率，使手機設計的更小巧；

· 足夠的輸出調整能力，電荷泵不會因工作在滿負荷狀態而發燙；

· 封裝尺寸小是手持產品普遍要求；成本低，包括周邊電路少占PCB板面積小，走線少而簡單；

· 具有關閉控制端，可在長時間待機狀態下關閉電荷泵，使供電電流消耗近乎為0。

 電感式

它是通過電感不斷的儲能/放電，最后達到穩定電壓/電流輸出的轉換器。根據輸出電壓與輸入電壓

的高低比較，可以分為boost（輸出電壓遠高于輸入電壓）、buck（輸出電壓低于輸入電壓）及Buck-Boost，

它們的拓撲結構不同。

工作原理

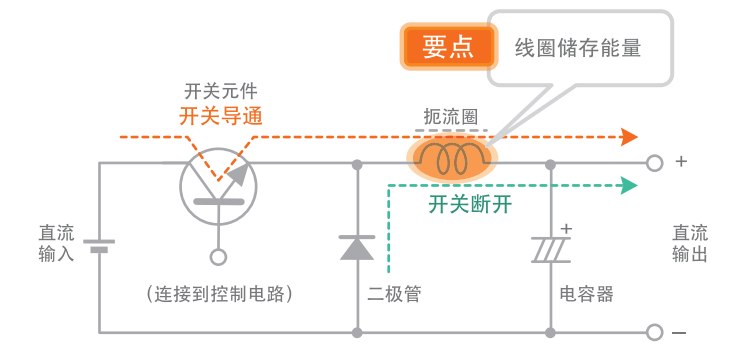

下圖降壓轉換器最基本的電路：是利用MOSFET開關閉合時在電感器中儲能，并產生電流。當開關斷

開時，貯存的電感器能量通過二極管輸出給負載。 輸出電壓值與占空比（開關開啟時間與整個開關周期

之間的比 ）有關。

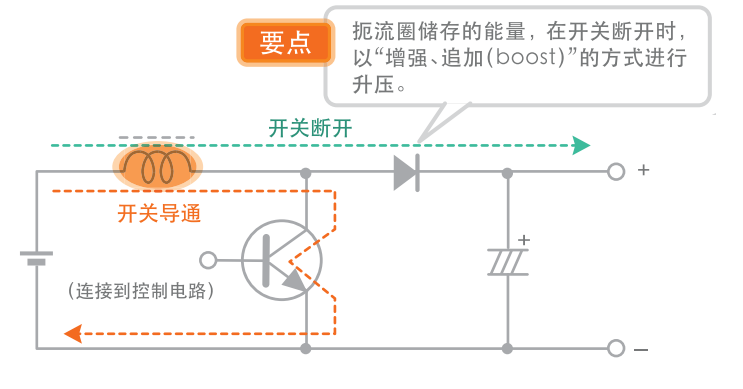

下圖升壓轉換器最基本的電路：是利用MOSFET開關閉合時在電感器中儲能，并產生電流。當開關斷

開時，貯存的電感器能量疊加輸入電壓通過二極管輸出給負載，實現大于輸入電壓的輸出， 輸出電壓

值與占空比（開關開啟時間與整個開關周期之間的比）有關。

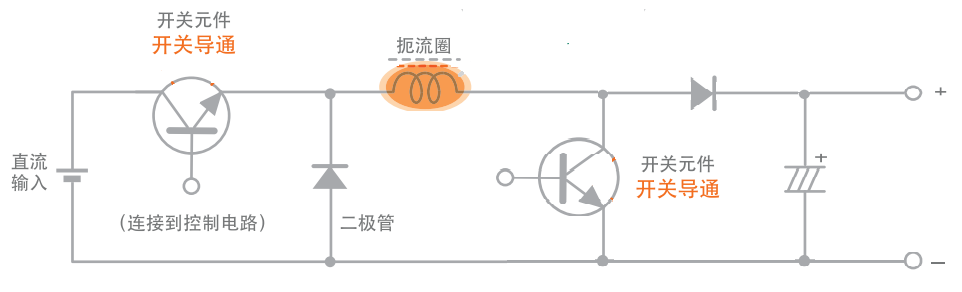

下圖升降壓轉換器最基本的電路：升降壓轉換器是升壓DC-DC與降壓DC-DC結合；輸入電壓低于輸出

電壓，執行升壓動作；輸入電壓高于輸出電壓，執行降壓動作。

電感儲能DC-DC轉換器根據需求可采用三類控制類型：

1）PWM（脈沖寬度調制方式）：開關脈沖的頻率一定，通過改變脈沖輸出寬度，使輸出電壓達到穩定。

     PWM控制型效率高并具有良好的輸出電壓紋波和噪聲。

2）PFM（脈沖頻率調制方式）：開關脈沖寬度一定，通過改變脈沖輸出的頻率，使輸出電壓達到穩定。

     PFM控制型即使長時間使用，尤其小負載時具有耗電小的優點。

3）同時使用PFM和PWM這兩種不同調制方式，PWM/PFM轉換型小負載時實行PFM控制，

     且在重負載時自動轉換到PWM控制。
