輸出自放電

帶自放電功能的LDO，能盡快泄放輸出電容上的能量，保證LDO盡快關閉，下次開啟是從0電壓。壞處是如果外部有電壓加到或者串到VOUT上，因?yàn)?/span>VOUT上的Rdischg電阻，會有一定的耗流產生，確定不會有串電到VOUT上用帶自放電的LDO比較好。

在LDO關閉時，下圖中標注的MOS管會自動打開，VOUT通過Rdischg對地放電，有的LDO框圖中沒有畫這個自放電電阻，但是也是帶自放電功能的，自放電電阻大小可以通過RC放電公式進行計算。

軟啟動

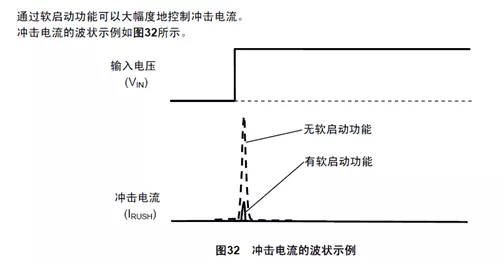

帶軟啟動的LDO可以有效的控制電流，使輸出較平緩的上升。

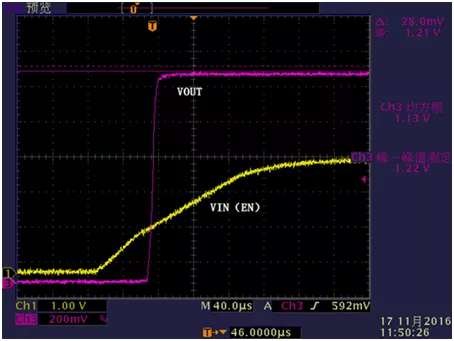

實際測試LDO的上電瞬間，VOUT起來是比較平緩的，并沒有電壓過沖。

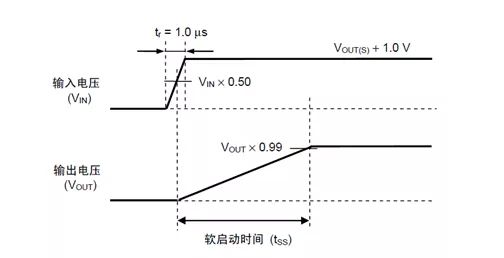

軟啟動的時間可以依據下圖測試，TSS是輸入電壓上升到0.5倍到VOUT完全起來的時間間隔。

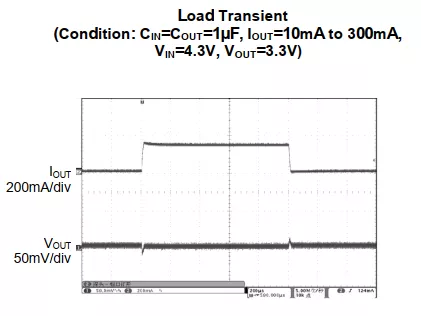

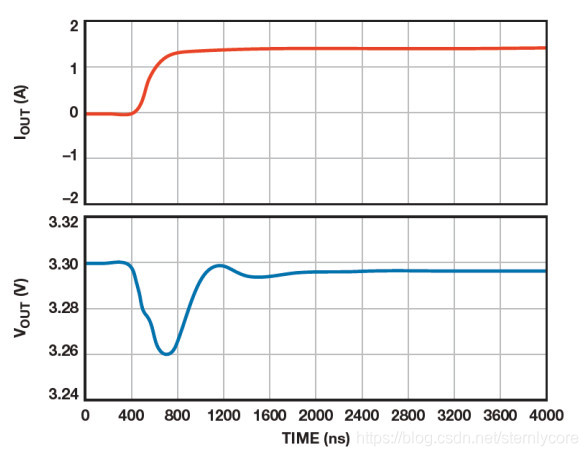

動態負載調整（?VOUT）

指的是輸入電壓一定，輸出電壓隨負載電流變化而產生的變化量，當負載電流變化緩慢時，一般LDO能保持LDO恒定不變。當負載電流快速變化時，輸出電壓就會隨之改變。這個輸出電壓的改變量決定了負載瞬態性能，這個值越小越好。

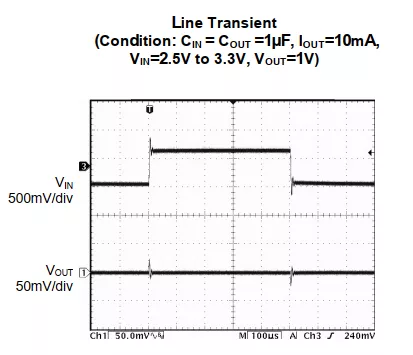

線性瞬態響應

在負載一定的時候，輸出電壓隨著輸入電壓改變而產生的變化量。這個值越小越好。

LDO參考設計

輸入輸出電容選擇

現在一般LDO輸入輸出各加一個1UF陶瓷電容即可，可選擇X5R或者X7R，ESR也會影響LDO系統的穩定性，根據SPEC來選擇合適ESR的電容。提高輸出電容的容值，可以提高LDO的瞬態響應性能，缺點是會延長啟動時間。

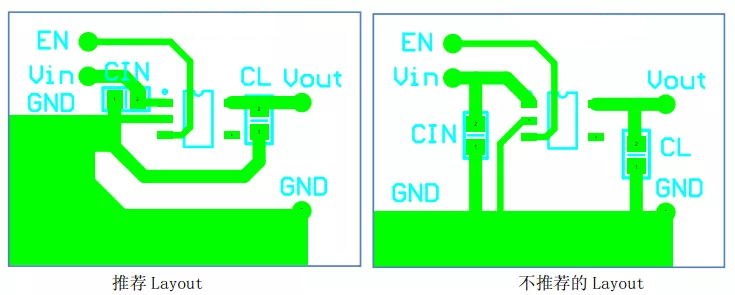

Layout參考
輸入輸出電容靠近LDO管腳放置，LDO和電容要使用同一銅層鋪地，輸入輸出電容的地環路要短。
